Tetőösszefolyók és toldatok

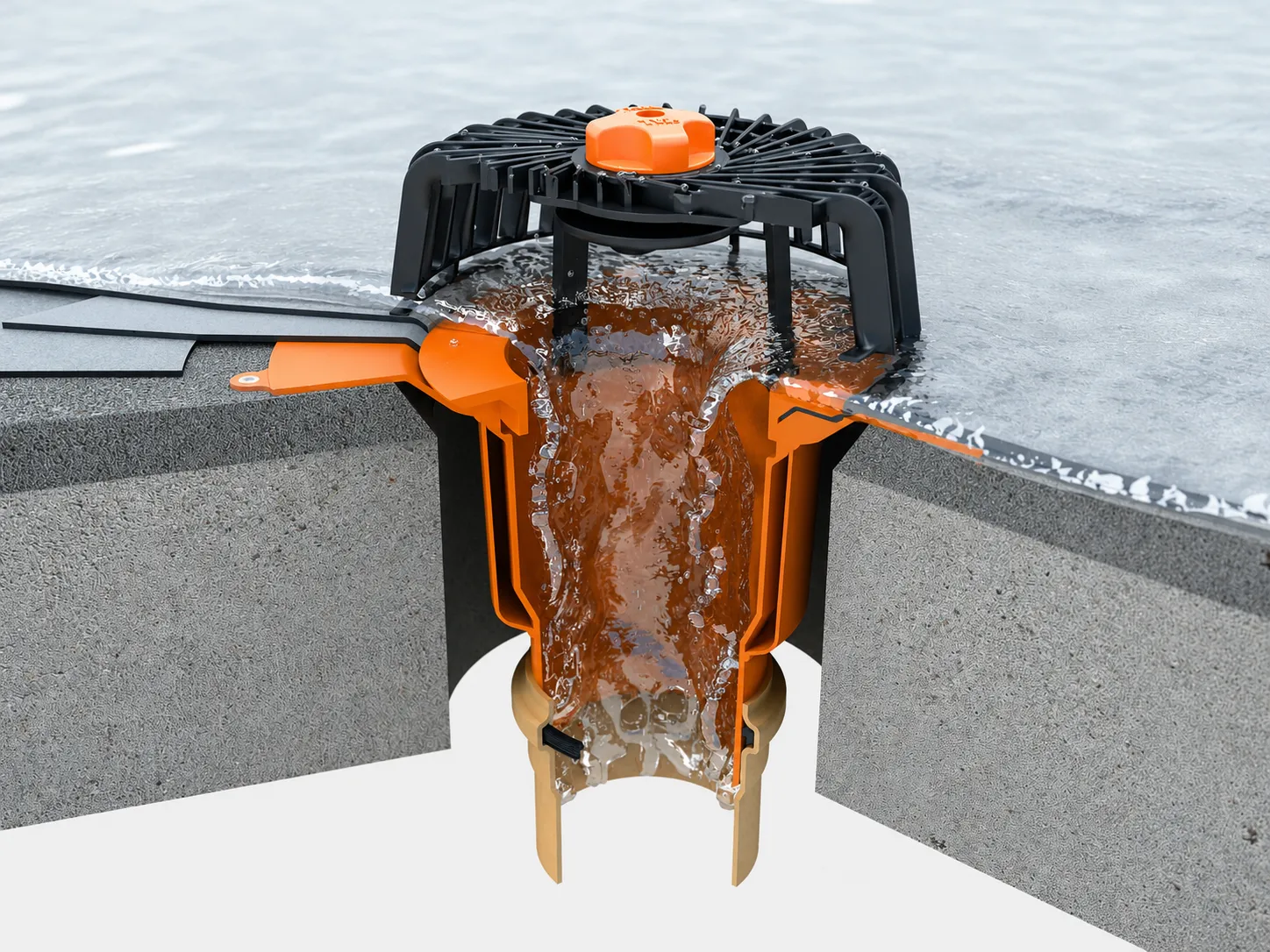

Alaptípus – hőszigetelt, függőleges tetőösszefolyó PA6 poliamidból készült kétfalú szerkezettel.
Integrált csatlakozógallér vízszigetelő lemezhez vagy párazáró fóliához
A csomag lombfogó rácsot is tartalmaz
Közvetlen csatlakoztatás DN 70, DN 100, DN 125 és DN 150 átmérőjű, függőleges tetőlefolyó csövekhez
Kiegészítő típus – vízszintes tetőösszefolyó
Közvetlen csatlakoztatás DN 70, DN 100 és DN 125 átmérőjű, vízszintes csővezetékekhez
Csökkentett beépítési magasság melegtetőkhöz
Függőleges kivitelű tetőösszefolyók

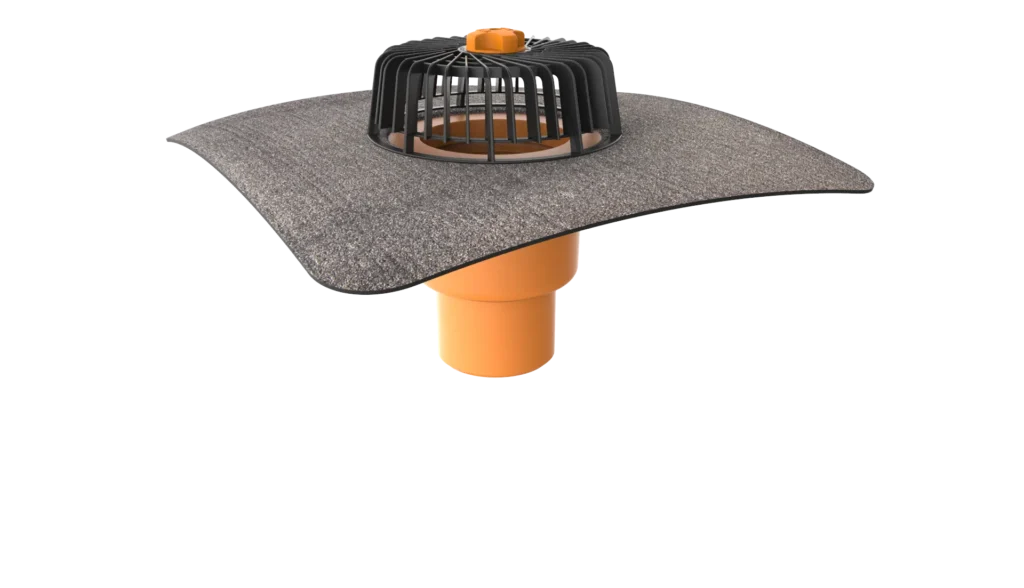

TW S – BIT
TOPWET tető víznyelő, kialakítás: modifikált bitumenes lemezből készült integrált vízszigetelő gallérral. Függőleges kialakítású, hőszigetelt – kétrétegű, védőkosárral ellátva.

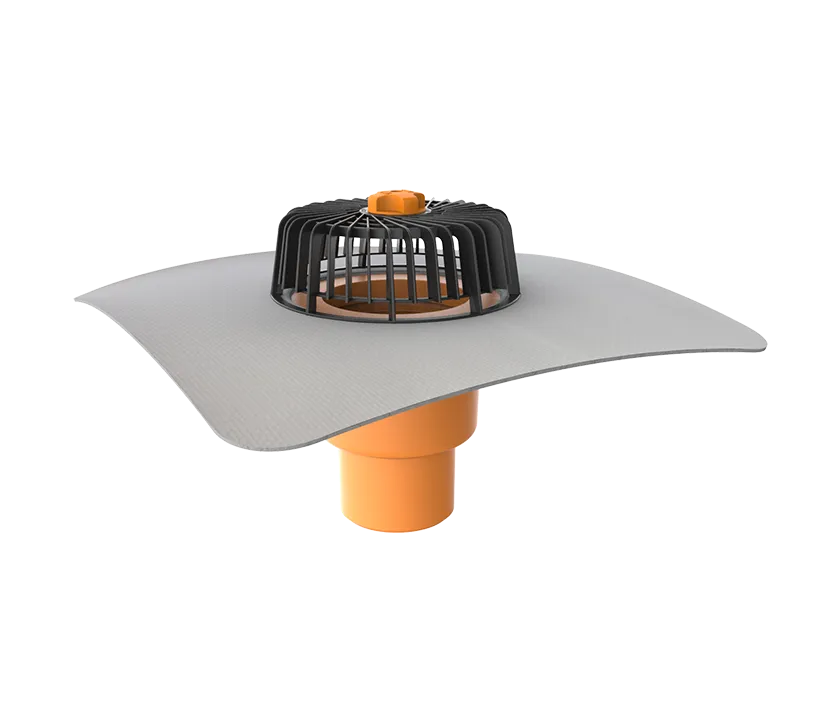

TW S – PVC
TOPWET tető víznyelő, kialakítás: modifikált bitumenes lemezből készült integrált vízszigetelő gallérral. Függőleges kialakítású, hőszigetelt – kétrétegű, védőkosárral ellátva.
Függőleges fűtött kivitelű tetőösszefolyók
TWE S – BIT
TOPWET tető víznyelő, kialakítás: modifikált bitumenes lemezből készült integrált vízszigetelő gallérral. Függőleges kialakítású, hőszigetelt – kétrétegű, védőkosárral ellátva.
TWE S – PVC
TOPWET tető víznyelő, kialakítás: modifikált bitumenes lemezből készült integrált vízszigetelő gallérral. Függőleges kialakítású, hőszigetelt – kétrétegű, védőkosárral ellátva.
TWN - Toldó elem tető összefolyóhoz

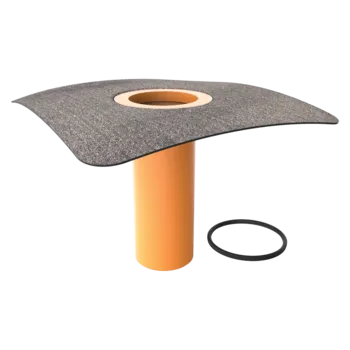

TWN – BIT
TOPWET víznyelő toldat, kialakítás: modifikált bitumenes lemezből készült integrált vízszigetelő gallérral, függőleges és vízszintes kialakítása tetőösszefolyókhoz, tömítő gyűrűvel, védő kosár nélkül. TW S és TW V DN70, 100 és 125 víznyelőkhöz. Az XL változat kizárólag a DN 150-es víznyelőhöz használható.

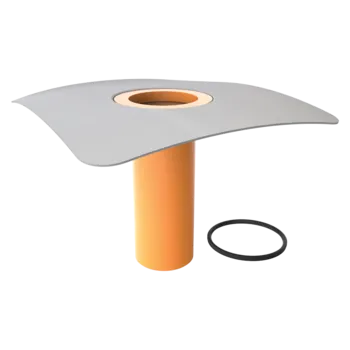

TWN – PVC
TOPWET víznyelő toldat, kialakítás: PVC-P lemezből készült integrált vízszigetelő gallérral, függőleges és vízszintes kialakítása tetőösszefolyókhoz, tömítő gyűrűvel, védő kosár nélkül. TW S és TW V DN70, 100 és 125 víznyelőkhöz. Az XL változat kizárólag a DN 150-es víznyelőhöz használható.
TWNE - Fűtött toldó elem tető összefolyóhoz

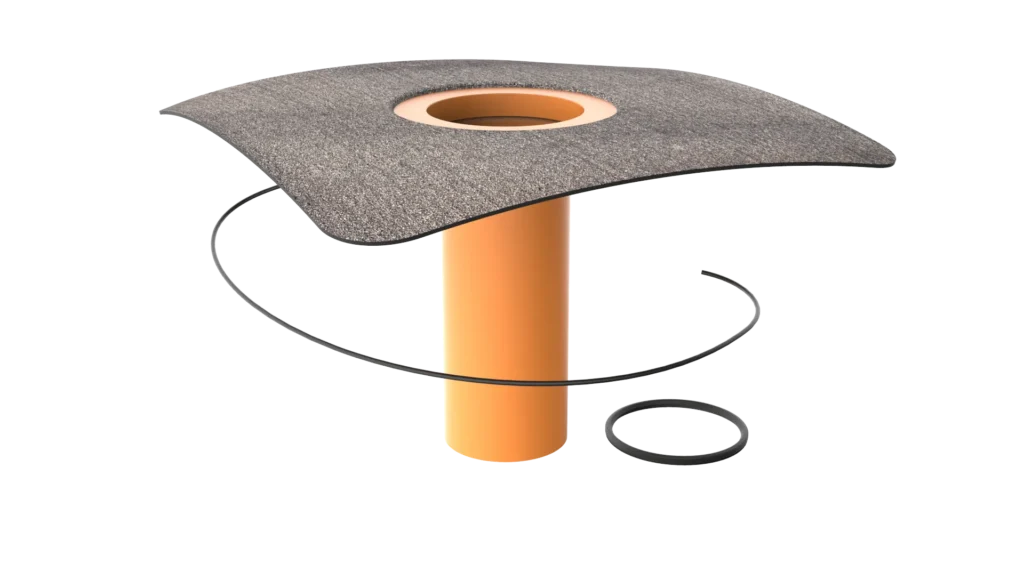

TWNE – BIT
TOPWET víznyelő toldat, kialakítás: modifikált bitumenes lemezből készült integrált vízszigetelő gallérral, függőleges és vízszintes kialakítása tetőösszefolyókhoz, tömítő gyűrűvel, védő kosár nélkül. TW S és TW V DN70, 100 és 125 víznyelőkhöz. Az XL változat kizárólag a DN 150-es víznyelőhöz használható. 300 mm-nél nagyobb vastagságú hőszigetelés esetén.

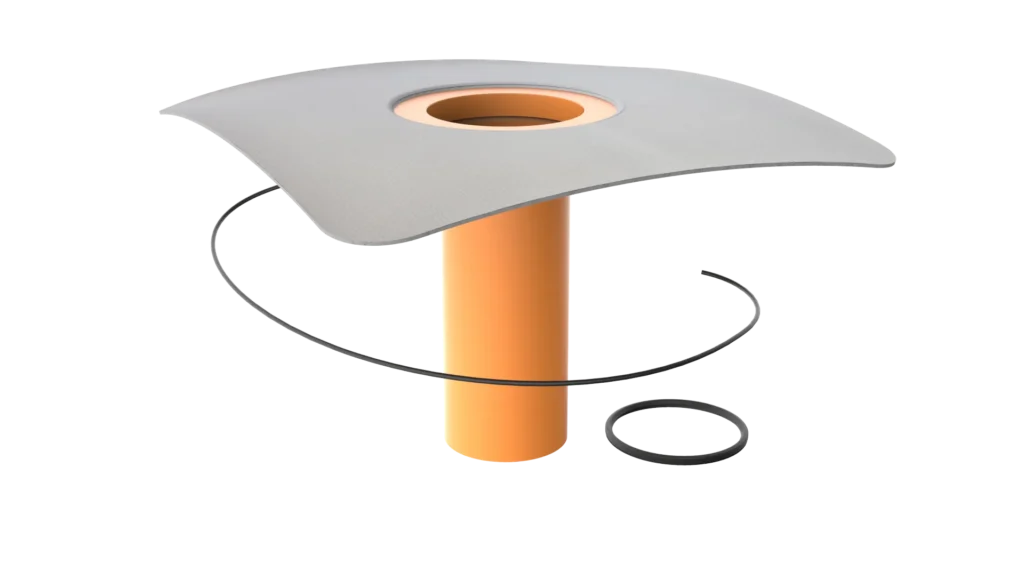

TWNE – PVC
TOPWET víznyelő toldat, kialakítás: PVC-P lemezből készült integrált vízszigetelő gallérral, függőleges és vízszintes kialakítása tetőösszefolyókhoz, tömítő gyűrűvel, védő kosár nélkül. TW S és TW V DN70, 100 és 125 víznyelőkhöz. Az XL változat kizárólag a DN 150-es víznyelőhöz használható.300 mm-nél nagyobb vastagságú hőszigetelés esetén.
Vízszintes (elhúzott) kivitelű tetőösszefolyók

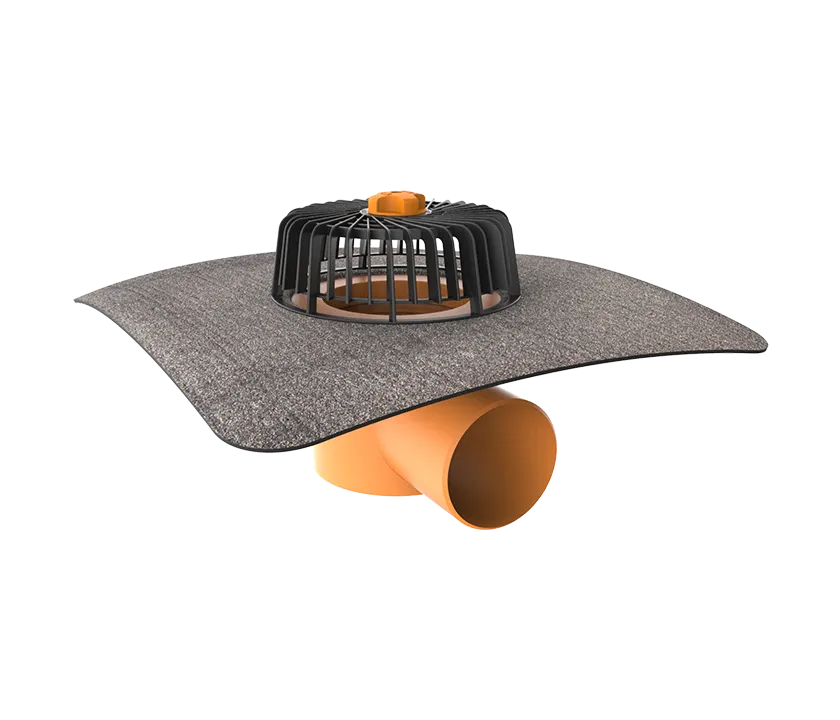

TW V – BIT
TOPWET tető víznyelő, kialakítás: modifikált bitumenes lemezből készült integrált vízszigetelő gallérral. Vízszintes kialakítású, hőszigetelt – kétrétegű, védőkosárral ellátva.

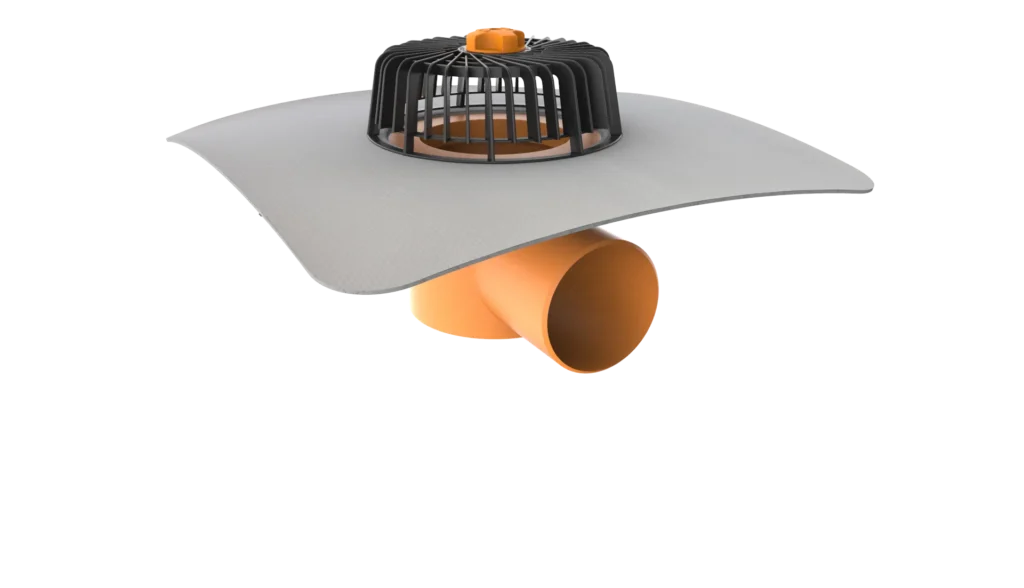

TW V – PVC
TOPWET tető víznyelő, kialakítás: PVC-P lemezből készült integrált vízszigetelő gallérral. Vízszintes kialakítású, hőszigetelt – kétrétegű, védőkosárral ellátva.
Vízszintes (elhúzott) kivitelű fűtött tetőösszefolyók
TWE V – BIT
TOPWET tető víznyelő, kialakítás: modifikált bitumenes lemezből készült integrált vízszigetelő gallérral. Vízszintes kialakítású, hőszigetelt – kétrétegű, védőkosárral ellátva.

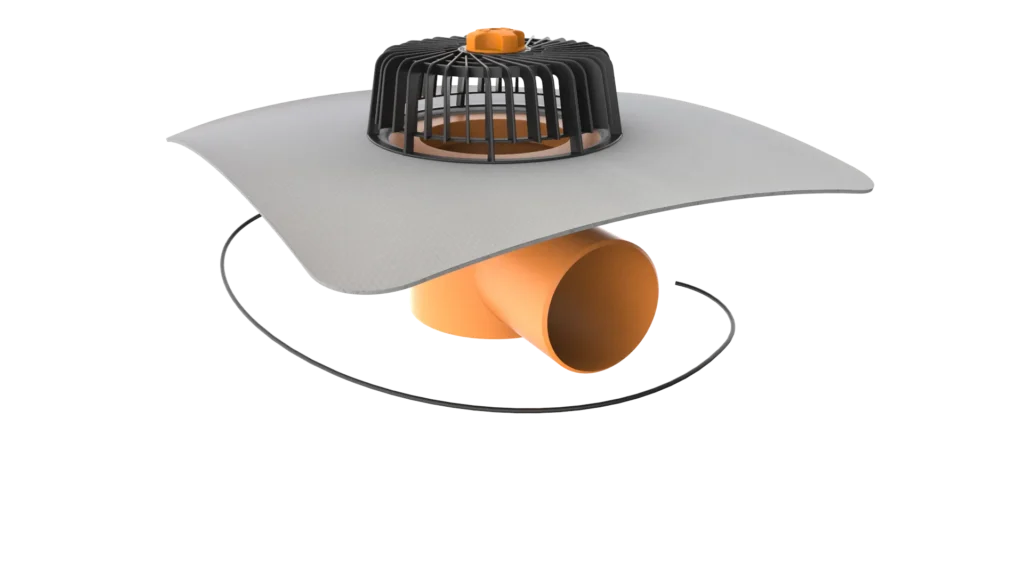

TWE V – PVC
TOPWET tető víznyelő, kialakítás: PVC-P lemezből készült integrált vízszigetelő gallérral. Vízszintes kialakítású, hőszigetelt – kétrétegű, védőkosárral ellátva.
Letölthető dokumentumok

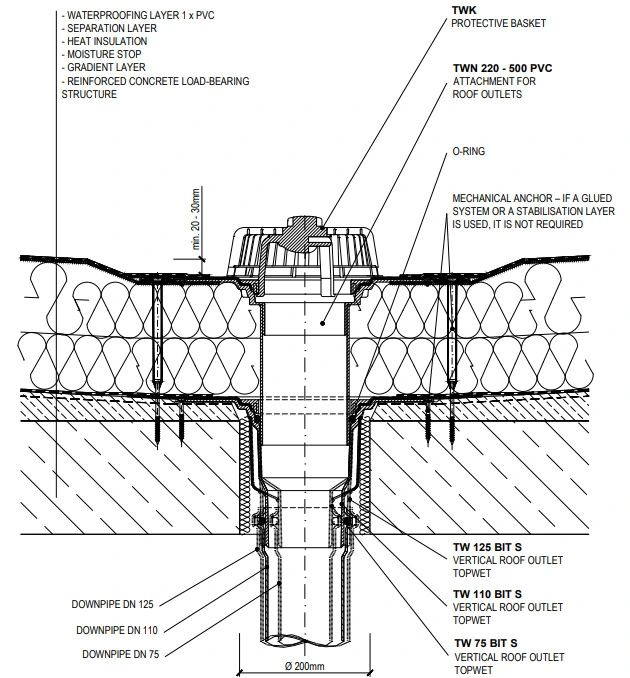

Tokosan toldható gravitációs összefolyók
- TW S vagy TW V összefolyó kiválasztása a páratechnikai rétegnek megfelelően
- Mechanikai rögzítés elhelyezése, amennyiben a páratechnikai réteg nem ragasztott, lángolvasztott, vagy önmagában stabilizált rendszer
- Lég és párazáró kapcsolat kialakítása a szigetelő gallér és a páratechnikai réteg között
- TWN toldó elem magasságának igazítása hőszigetelő réteghez
- TWN toldó elem mechanikai rögzítése elhúzódás ellen
- Vízhatlan kapcsolat kialakítása a csatlakozó gallér és a vízszigetelő rendszer között
